Description
RESERVOIR IMTHM
Cuve INOX sur pieds – Fond BOMBE
Demi-couvercle ouvrant avec charnière + poignée
Bride soudée sur une partie fixe du couvercle soudé
Option grille perforée de protection/sécurité
- Capacité : De 450 à 1900 Litres (autres capacités sur demande)
- Inox 304 alimentaire ou Inox 316
- Epaisseur : 2mm
- Diamètre réservoir : 1080 mm
Équipements standards :
- Ouverture par demi couvercle avec poignée PVC noir ou Inox
- Bride soudée sur la partie fixe
- Fond bombé avec sortie canalisée
- Vanne de vidange à sphère ou papillon centrée – diamètre max 2″ (DN50)
- 4 Pieds soudés en inox
Accessoires / options possibles :
- Réalisation de la cuve en INOX 316
- Divers types de raccords rapides ou filetés : GAZ, DIN, SMS, CLAMP, MACON
- Base palettisable sous les pieds
- Roulettes sous les pieds
- Poignée de manutention INOX
- Indicateurs de niveau verre gradué en inox
- Double paroi latérale inox pour chauffage ou refroidissement par circulation d’un fluide externe
- (Ø 650 mm minimum et Hauteur minimum 500 mm)
- Double paroi du fond de cuve inox pour chauffage ou refroidissement par circulation d’un fluide externe
- (Ø 650 mm minimum et Ø 1190 mm maxi)
- Ceinture souple de refroidissement ou chauffage – Maxi 50°C
- Isolation thermique latérale
- Ouverture totale sans demi-couvercle et sans partie fixe
- Piquages / raccords soudés
- Thermomètre inox à aiguille ou digital
- Robinet de prélèvement / dégustateur INOX
- Porte latérale (ronde/ovale/rectangle) plusieurs dimensions
- Hublot verre visualisation liquide ou niveau
- Filtre inox perforé intérieur cuve au dessus de la vidange
- Grille perforée de protection /sécurité, intérieur cuve sous la demi-ouverture
- Poignée métal sur demi-couvercle en remplacement poignée PVC
- Modifications de dimensions et équipements spéciaux suivant vos besoins.
RESERVOIR IMTHM Fond BOMBE
Technique
-
- Schéma des dimensions techniques – IMTHM
| Modèle | Capacité en Litres (L) | Ø Réservoir (mm) | H pied (mm) | H (mm) | V (mm) | Poids (Kg) |
| IMTHM500 | 450 L | 1080 | 410 | 970 | 420 | 84 |
| IMTHM750 | 645 L | 1080 | 410 | 1175 | 625 | 92 |
| IMTHM1000 | 905 L | 1080 | 410 | 1460 | 910 | 104 |
| IMTHM1250 | 1215 L | 1080 | 410 | 1800 | 1250 | 118 |
| IMTHM1500 | 1445 L | 1080 | 410 | 2050 | 1500 | 129 |
| IMTHM2000 | 1900 L | 1080 | 490 | 2490 | 2000 |
-

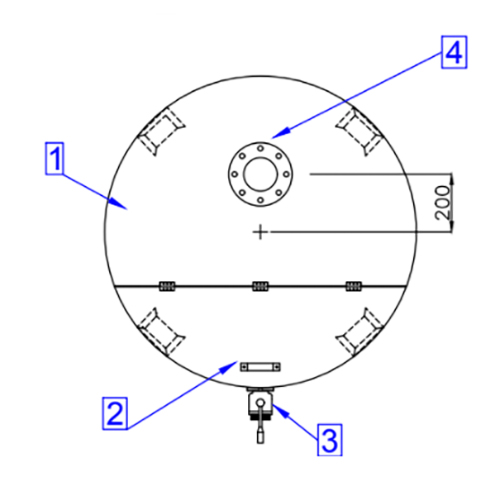

- 1 = Couvercle fixe / 2 = Couvercle ouvrant / 3 = Vanne de vidange DN50 / 4 = Support bride
-
- 1 = Couvercle fixe / 2 = Couvercle ouvrant / 3 = Vanne de vidange DN50 / 4 = Support bride
-
- 1 = Couvercle fixe / 2 = Couvercle ouvrant / 3 = Vanne de vidange DN50 / 4 = Support bride
Photos
-
- Cuve INOX 304 ou INOX 316 IMTHM sur pieds avec couvercle semi ouverture, bride soudée
-
- Option grille perforée maille carré sous demi-couvercle ouvrant
-
- Option grille perforée mailles rondes sous demi-couvercle ouvrant
-

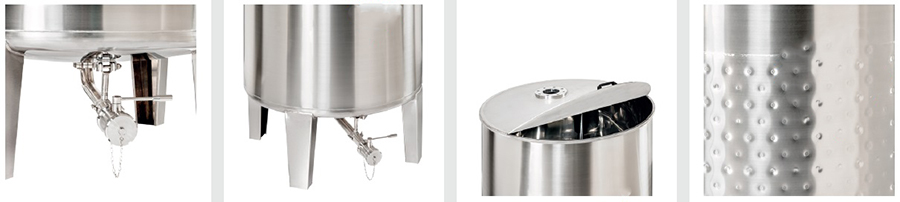

- Caractéristiques cuve IMTHM
-
- Options : Sortie dessous de cuve – Demi couvercle ouvrant – Roulettes
