Description

CUVE INOX 304 ou 316 sur pieds + trappe centrale sur le dessus

Avec double paroi latérale et /ou double fond de cuve pour chauffage et/ou refroidissement.
Chauffage uniforme par circulation d’un fluide thermique : eau, huile… ou vapeur 0.3 bar
Refroidissement rapide par circulation d’un fluide réfrigérant : eau glacée, eau glycolée…
Répartition de la chaleur uniforme sur les parois grâce à la double enveloppe.
Facilite le maintien à température constante.
La double enveloppe permet une chauffe plus douce, une chaleur mieux répartie.
Limite les risques que la matière « brûle » ou « colle » aux parois.
En option l’isolation thermique des doubles parois limite les pertes calorifiques.

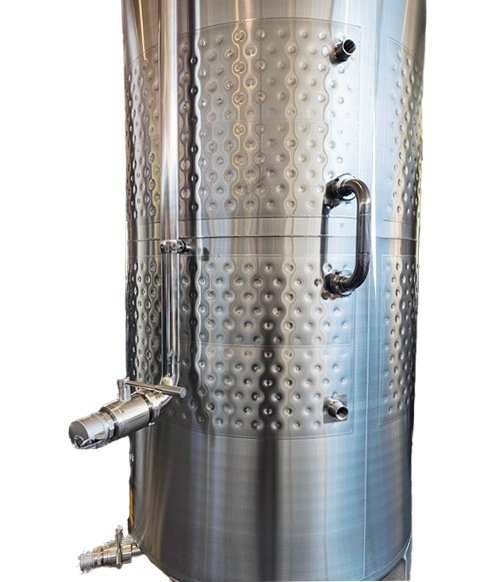

  • Double paroi inox latérale
  • Permet la circulation de fluide thermique froid ou chaud
  • INOX 304 alimentaire ou INOX 316
  • Pression maxi du fluide thermique : 3 bars avec entrée et sortie filetées GAZ BSP 1 »
  • Pression vapeur maxi : 0.49 bar
  • Fond conique 11° avec vanne de vidage à sphère ou papillon (avec ou sans canalisation)
  • Double paroi latérale pour cuve avec diamètre minimum 650 mm et hauteur minimum 500 mm
  • Double paroi du fond de cuve uniquement pour les diamètres 650, 790, 1000, 1080 et 1190mm.

Options possibles pour les doubles parois inox : (en bleu/vert le options les + demandées)

  • Double paroi du fond de cuve
    (uniquement pour les diamètres 650, 790, 1000, 1080 et 1190mm et uniquement fond puisard, conique et bombé.)
  • 2 ème double paroi latérale si la hauteur de cuve le permet.
  • Générateur de vapeur 0.49 bars nous soumis à DESP
  • Isolation thermique latérale de chaque double paroi + habillage INOX 304
  • Kit de protection surpression et dépression double paroi (chauffage vapeur 0.49 bar)
  • Kit de protection surpression et dépression double paroi (chauffage autre que vapeur)
  • Kit de protection surpression et dépression double paroi (refroidissement)
  • Traitement d’eau pour générateur de vapeur
  • Kit de purge des condensats si chauffe vapeur 0.49 bar
  • Flexible inox pour raccordement fluide thermique

Options possibles cuve inox :

  • Réalisation de la cuve en INOX 316
  • Divers types de raccords rapides ou filetés : GAZ, DIN, SMS, CLAMP, MACON
  • Canalisation coudée en fond de cuve avant ou après la vanne
  • Base palettisable sous les pieds
  • Roulettes
  • Poignée de manutention INOX
  • Indicateurs de niveau verre gradué en inox
  • Boule de lavage
  • Raccord remplissage
  • Trappe diamètre 400 mm en remplacement de la trappe standard 300 mm
  • Trappes avec 2/4/6 molettes de fermeture (en fonction du diamètre)
  • Piquages / raccords soudés
  • Thermomètre inox à aiguille ou digital
  • Robinet de prélèvement / dégustateur INOX
  • Porte latérale (ronde/ovale/rectangle) plusieurs dimensions et modèles sur demande
  • Bride soudée
  • Hublot verre visualisation liquide ou niveau
  • Filtre inox perforé intérieur cuve au dessus de la vidange
  • Panier inox perforé central intérieur cuve
  • Modifications de dimensions et équipements spéciaux suivant vos besoins.

Technique

Exemple de calcul de chauffe ave générateur vapeur 0.5 bar non soumis à DESP :
Cuve double paroi inox : Capacité totale 500 litres – 400 litres d’eau à chauffer de 10°C à 90°C :

  • 1 seule double paroi hauteur 250 mm – cas échange thermique moyen – temps de chauffe moyen 35 minutes avec puissance de 64 Kw
  • 2 x double paroi hauteur 250 mm – cas échange thermique moyen – temps de chauffe moyen 17 minutes avec puissance de 129 Kw
    Si vous diminuez par 2 la puissance, le temps de chauffe est multiplié par 2.



Hauteur des doubles parois (mm) Pour cuve de diamètre (mm)
250 mm 1080 mm
500 mm 1080 mm
750 mm 1080 mm
900 mm 1080 mm



Modèle Capacité en Litres Ø Réservoir V mm
ISTOC D 200B 190 650 500
ISTOC D 250 240 650 650
ISTOC D 350A 356 650 1000
ISTOC D 350B 359 790 650
ISTOC D 450A 455 650 1300
ISTOC D 500 530 790 1000
ISTOC D 650 677 790 1300
ISTOC D 850 860 1000 1000
ISTOC D 1000 1096 1000 1300
ISTOC D 1200 1230 1200 1000
ISTOC D 1700 1789 1200 1500
ISTOC D 2300 2345 1200 2000

Photos


Retour sur Fut inox WP Retour sur le site Fut inox WP

DEMANDE DE DEVIS POUR CUVES INOX DOUBLE PAROI - I -
Completer en selectionnant les options demandées

Demande de devis CUVE INOX

CAPACITE DE LA CUVE INOX

TOTALE = Cuve remplie à ras bord
UTILE = Prévoir une capacité supplémentaire

CAPACITE DE LA CUVE INOX
Référ. Désignation Choix
Capacité totale de la cuve DOUBLE PAROI en litres - 2300 L maxi
Capacité totale = cuve remplie à ras bord

TYPE D'INOX

L'INOX 304 est alimentaire, donc respecte les normes alimentaires : La cuve peut être en contact avec des produits alimentaires
L'INOX 316 est aussi alimentaire mais résiste mieux aux acides - plutôt utilisé en milieux pharmaceutiques ou marins (Le prix de l'INOX 316 est supérieur au prix de l'INOX 304).

TYPE D'INOX
Référ. Désignation Choix
INOX 304 alimentaire
Agro alimentaire ou industrie - liquides non acides
INOX 316 alimentaire
Secteur pharmaceutique, milieux marins et humides ou légère acidité des liquides

EPAISSEUR de l'INOX

Concerne la paroi de la cuve principale

EPAISSEUR de l'INOX
Référ. Désignation Choix
Epaisseur 1,5 mm - 15/10 -ème
Epaisseur INOX standard : 1,5 mm
Epaisseur 2 mm - 20/10 -ème
Epaisseur INOX : 2 mm

QUELS PRODUITS SERONT PRESENTS DANS LA CUVE ?

Préciser les différents types de produits ou préparations qui seront présents dans la cuve inox
Préciser le PH maxi, la concentration en %, la température maxi.
Un liquide acide, une température élevée, un stockage prolongé : leur action conjugée peut agresser l'inox
Si vous desirez chauffer la préparation avec la double paroi : Quel doit être le temps de montée en température ?

QUELS PRODUITS SERONT PRESENTS DANS LA CUVE ?
Référ. Désignation Compléter :
Préciser ici le type de produit
Préciser ici le PH du liquide et la concentration
entre 0 et 16
Préciser ici la température maxi du liquide dans la cuve
en °C -
Préciser ici le temps maximum de montée en température
En heures

TYPES DE PRODUITS PRESENTS DANS LA CUVE

Selectionner les types de produits quis eront présents dans la cuve

TYPES DE PRODUITS PRESENTS DANS LA CUVE
Référ. Désignation Compléter :
La cuve contiendra une solution NEUTRE ou BASIQUE
Exemple : Eau non potable, PH supérieur à 7
La cuve contiendra une solution ALIMENTAIRE
Destinée à l’alimentation humaine ou animale.
La cuve contiendra une solution CORROSIVE
Présence de chlore, eau de javel ou acide
La cuve contiendra une solution INFLAMMABLE
Alcools….

Soudures polies avec coefficient de rugosité : RA < 0.8 microns

En standard, Les soudures sont polies mécaniquement avec un RA supérieur ou égal à 0,8
Cette option permet d'obtenir un polissage amélioré avec un RA inférieur à 0,8 micron.

Soudures polies avec coefficient de rugosité : RA 0.8 microns
Référ. Désignation Quantite Délai moyen
Soudures polies avec coefficient de rugosité RA inférieur à 0.8 microns
Uniquement sur les cuves d'épaisseur 2 mm, SUR DEMANDE
Obligatoire pour les cuves pour produits alimentaires 		5/7 semaines
Certificat de ruguosité 5/7 semaines

OPTION DOUBLE PAROI pour chauffage ou refroidissement

Une partie de la paroi latérale est doublée (possible aussi sur le fond de cuve) et permet de chauffer ou de refroidir par circulation d'un fluide thermique (froid ou chaud) provenant d'une source externe.

OPTION DOUBLE PAROI pour chauffage ou refroidissement
Centipoises Désignation Choix
1 x Double paroi LATERALE inox pour chauffage ou refroidissement
Pour circulation d'un fluide externe chaud (eau chaude, huile ou vapeur 0,3 bars maxi ) ou froid (eau froide, eau glacée, eau glycolée) provenant d'une source externe
Entrée et sortie filetée pas GAZ BSP
A partir du diamètre : 650mm
2 eme Double paroi LATERALE inox si la heuteur me permet - pour chauffage ou refroidissement
Pour circulation d'un fluide externe chaud (eau chaude, huile ou vapeur 0,3 bars maxi ) ou froid (eau froide, eau glacée, eau glycolée) provenant d'une source externe
Entrée et sortie filetée pas GAZ BSP
A partir du diamètre : 650mm
Double paroi FOND DE CUVE inox pour chauffage ou refroidissement
Pour circulation d'un fluide externe chaud (eau chaude, huile ou vapeur 0,3 bars maxi) ou froid (eau froide, eau glacée, eau glycolée) provenant d'une source externe
Entrée et sortie filetée pas GAZ BSP
A partir du diamètre : 650mm

ISOLATION THERMIQUE DE LA CUVE ?

Isolation thermique des parois latérale et/ou du fond de cuve avec isolant + habillage inox extérieur
Obligatoire si la cuve est chaufée à + de 40°C
Pas de raccords ni de vannes sur les parties isolées thermiquement.

ISOLATION THERMIQUE DE LA CUVE ?
Référ. Désignation Choix
1 - Sans isolation thermique des parois de la cuve
Economique, mais risque de brûlures si les parois de la cuve sont chaudes
1 - Sans isolation thermique du fond de cuve
Economique, mais risque de brûlures si le fond de cuve est chaud.
2 - Avec isolation thermique des parois latérales - maxi 70°C
Polyuréthane + Habillage inox extérieur
2 - Avec isolation thermique du fond de cuve - maxi 70°C
Polyuréthane + Habillage inox extérieur
3 - Avec isolation thermique des parois latérales - maxi 180°C
Fibre de céramique + Habillage inox extérieur
3 -Avec isolation thermique fond de cuve - maxi 180°C
Fibre de céramique + Habillage inox extérieur
4 -Habillage extérieur de l'isolation thermique en INOX 304
L'habillage inox 304 recouvre totalement l'isolant thermique
4 -Habillage extérieur de l'isolation thermique en INOX 316
L'habillage inox 316 recouvre totalement l'isolant thermique

Options pour chauffe de la double paroi

Kit complet = Générateur de vapeur + régulation de température + flexibles vapeur + kit protection pression + kit purge condensats (pour chauffe maxi à 95 °C)

Options pour chauffe de la double paroi
Référ. Désignation Choix
Je désire un générateur vapeur électrique 0,49 bar pour chauffe de la double paroi
Température maximum obtenue 95°C - Comprend 1 x générateur de vapeur 0,49 bar + 1 thermostat de régulation de température du liquide chauffé avec sonde + flexibles raccordement vapeur
38156 Je désire purge condensats 0,49 bar - faible debit Th
Complète le générateur de vapeur 0,49 bar : kit de purge pour récupération des condensat avec vannes, voyant, clapet, raccords inox... - Prevoir un kit par double paroi
38303 Je désire purge condensats 0,49 bar - debit FL
Complète le générateur de vapeur 0,49 bar : kit de purge pour récupération des condensat avec vannes, voyant, clapet, raccords inox... - Prevoir un kit par double paroi
38236 Je désire un kit protection surpression vapeur 0,49 bar
Complète le générateur de vapeur 0,49 bar : soupape de protection 0,49 bars pour 1 x double paroi : soupape, anti vide, manomètre, thermomètre, vannes d'arrêt vapeur - Prevoir un kit par double paroi
J'utiliserai ma propre production de fluide thermique chauffant 3 bars
38069 Je désire le kit de protection double paroi pour chauffage 3 bars - 0°C à 160°C
Comprend 1 soupape de sécurité inox, 1 anti vide, thermomètre 0°C à 160°C, manomètre, raccords inox et 2 vannes inox 200°C maxi - Prevoir un kit par double paroi

Options pour refroidissement de la double paroi

Options pour refroidissement de la double paroi
Référ. Désignation Choix
38218 Je désire le kit de protection double paroi pour refroidissement (-30°C à + 50 °C) 3 bars
Comprend 1 soupape de sécurité inox, 1 anti vide , thermomètre -30°C à + 50°C, manomètre, raccords inox et 2 vannes inox 200°C maxi - Prevoir un kit par double paroi

TYPE DU FOND DE CUVE

Fonds Puisard / Conique / Bombé - Evacuation totale

TYPE DU FOND DE CUVE
Référ. Désignation Choix
Fond puisard
Vidage total sur un coté ou angle de la cuve - Fond avec légère pente et puisard moulé
Fond bombé
Vidage total au centre du fond de cuve
Fond conique 11°
Vidage total au centre du fond de cuve
Fond conique 30°
Vidage total au centre du fond de cuve et décantation facilitée
Fond conique 60°
Vidage total au centre du fond de cuve et décantation facilitée

EMPLACEMENT VIDAGE

Emplacement du vidage en fonction du fond choisis ci-dessus

EMPLACEMENT VIDAGE
Référ. Désignation Choix
Vidage fond de cuve centré pour vanne
Le raccord est soudé au centre du fond de cuve ou latéral
Choisir ensuite : le Ø du raccord de 15 mm à 50 mm et le type de la vanne à ajouter sur le raccord si besoin.
Vidage latéral (Fond puisard)
Le raccord est soudé dans l'angle du fond de cuve
Possible uniquement avec FOND PUISARD
Choisir ensuite : le Ø du raccord de 15 mm à 50 mm et le type de la vanne à ajouter sur le raccord si besoin.
Vidage latéral dans l'angle de la cage (Fond puisard)
Le raccord est soudé dans l'angle du fond de cuve
Possible uniquement avec FOND PUISARD et EN CAS DE CUVE AVEC CAGE
Choisir ensuite : le Ø du raccord de 15 mm à 50 mm et le type de la vanne à ajouter sur le raccord si besoin.
Vidage fond de cuve centré + Vanne ou bouchon
Le raccord est soudé au centre du fond de cuve. Vidage sous la cuve (accès + difficile)
Un fond de cuve conique ou bombé est préférable pour un vidage total
Choisir ensuite : le Ø du raccord de 15 mm à 50 mm et le bouchon ou type de vanne à ajouter sur le raccord si besoin.
Vidage central en fond de cuve avec canalisation coudée + vanne à l'extrémité (Fond conique ou bombé)
Canalisation coudée entre le fond de cuve et l'extérieur de la cuve + vanne à l'extrémité de la tuyauterie
Vidage facilité car la vanne est déportée mais le liquide présent dans la canalisation ne sera pas mélangé et/ou chauffé
Se place sur le raccord fond de cuve uniquement
Possible uniquement avec FOND CONIQUE ou BOMBE
Choisir ensuite : Le Ø du raccord de 15 mm à 50 mm et le type de la vanne à ajouter sur le raccord si besoin.
Vidage central avec vanne en fond de cuve + canalisation coudée (Fond conique ou bombé)
Raccord pour vanne en fond de cuve + canalisation coudée
Vanne de vidage sous la cuve (accès à la vanne + difficile) + canalisation de sortie coudée (peu de rétention de liquide)
Possible uniquement avec FOND CONIQUE ou BOMBE
Choisir ensuite : Le Ø du raccord de 15 mm à 50 mm et le type de la vanne pour le fond de cuve

TYPE D'OUVERTURE SUR LE DESSUS de la CUVE

TYPE D'OUVERTURE SUR LE DESSUS de la CUVE
Référ. Désignation Choix
1 Ouverture totale sans couvercle
Nettoyage aisé
2 Ouverture totale avec couvercle posé simple
Nettoyage aisé + couvercle
3 Ouverture totale + couvercle flottant + couvercle simple
Kit couvercle flottant/plafond mobile pour limiter l'oxydation du liquide en contact avec l'air + soupape de respiration
4 Ouverture sur le dessus par 1 trappe centrée avec fermeture (choix dans rubrique suivante)
joint alimentaire, soupape respiration PVC nécessaire ajoutée.
5 Ouverture sur le dessus par 2 ou plusieurs trappes, portes (choix dans rubrique suivante)
joint alimentaire, soupape respiration PVC nécessaire ajoutée.
6 Ouverture d'une partie du couvercle avec poignée et 1 partie fixe soudée ou boulonnée
Demi-couvercle (croissant) ouvrant avec poignée et charnière + 1 partie fixe.
7 Ouverture d'une partie du couvercle avec poignée + grille et 1 partie fixe soudée ou boulonnée
Demi-couvercle (croissant) ouvrant avec poignée et charnière + Option grille perforée de sécurité + 1 partie fixe
8 Ouverture d'une partie du couvercle avec poignée + grille et 1 partie fixe soudée ou boulonnée avec bride soudée
Demi-couvercle (croissant) ouvrant avec poignée et charnière + Option grille perforée de sécurité + 1 partie fixe
La bride permet la pose d'accessoires : moteur….

TRAPPES pour dessus de CUVE (ou parois latérales si précisé)

Le diametre de la trappe doit être inférieur au diametre de la cuve
La trappe peut-être centrée ou décentrée
Possibilité de souder plusieurs trappes sur un même dessus de cuve

TRAPPES pour dessus de CUVE (ou parois latérales si précisé)
Référ. Désignation Diam. Quantité
Trappe circulaire avec fermeture par cerclage à levier standard - diamètre 300 ou 400 mm
Pour dessus de cuve et paroi latérale
1 Trappe circulaire avec fermeture par 1 vis + bras central + charnière - diamètre 220 à 600 mm - bras ouverture rapide
Pour dessus de cuve
2 Trappe circulaire avec fermeture par 1 vis + bras central + charnière - diamètre 300 à 600 mm - bras ouverture rapide - aseptique
Pour dessus de cuve - avec joint limiteur de rétention
3 Trappe circulaire avec fermeture par 1 vis + 2 bras centraux + rotule - diamètre 400 à 600 mm - bras ouverture rapide - aseptique
Pour dessus de cuve - avec joint limiteur de rétention
4 Trappe circulaire avec fermeture par 3 vis - diamètre 220 à 300 mm
Pour dessus de cuve
5 Trappe circulaire avec fermeture par 3 vis - diamètre 300 mm - aseptique - 0,2 bar
Pour dessus de cuve - avec joint limiteur de rétention
6 Trappe circulaire avec fermeture par 4 vis - diamètre 400 mm - 0,2 bar
Pour dessus de cuve
7 Trappe circulaire avec fermeture par 4 vis - diamètre 400 mm - aseptique - 0,2 bar
Pour dessus de cuve - avec joint limiteur de rétention
8 Trappe circulaire avec fermeture par 4 vis - diamètre 400 mm + 1 vis + bras ouverture rapide - 0,2 bar
Pour dessus de cuve
9 Trappe circulaire avec fermeture par 6 vis - diamètre 500 à 600 mm
Pour dessus de cuve
10 Trappe circulaire avec fermeture par 6 vis - diamètre 500 à 600 mm aseptique
Pour dessus de cuve - avec joint limiteur de rétention
11 Trappe circulaire avec fermeture par 6 vis - diamètre 500 mm + 1 vis + bras ouverture rapide - 0,2 bar
Pour dessus de cuve
12 Trappe circulaire avec fermeture par 6 vis - diamètre 600 mm + 1 vis + bras ouverture rapide - 0,2 bar
Pour dessus de cuve
13 Trappe circulaire avec fermeture par 9 vis - diamètre 800 mm - 0,1 bar
Pour dessus de cuve
14 Trappe circulaire avec fermeture par 10 vis - diamètre 920 mm - 0,1 bar
Pour dessus de cuve
15 Trappe circulaire avec fermeture par 12 vis - diamètre 1020 mm - 0,1 bar
Pour dessus de cuve
16 Option : grille boulonnée sous la trappe
Sécurité : Evite la possibilité d'insérer une main.

PORTES LATERALES RECTANGULAIRES avec ouverture vers l'extérieur

Portes latérales étanche : permet d'accéder à l'intérieur de la cuve
Permet de nettoyer, inspecter….-Trou d'homme possible si dimensions suffisantes
INOX 304 ou INOX 316
Ne se pose pas sur la partie double paroi d'une cuve.
Possibilité de souder une porte rectangulaire sur un dessus de cuve
Valable pour toutes les cuves de diamètre supérieur ou égal à 1080 mm
Pour les cuves de diametre inférieur à 1080 mm , nous consulter : en general nous posons des portes de diametre 300/400 mm

PORTES LATERALES RECTANGULAIRES avec ouverture vers l'extérieur
Référ. Désignation Diam. Choix
1 Porte latérale rectangulaire - 2 bras de fermeture avec 2 vis latérales (+ haute) - 110
Ouverture extérieure
Uniquement pour cuve de diamètre 1080 et 1200 mm
2 Porte latérale rectangulaire - 2 bras de fermeture avec 2 vis latérales (+ large) - 111
Ouverture extérieure
Uniquement pour cuve de diamètre 1080 et 1200 mm
3 Porte latérale rectangulaire - 2 bras de fermeture avec 1 vis latérale - 124 (haute)
Ouverture extérieure
Uniquement pour cuve de diamètre 1080 et 1200 mm
4 Porte latérale rectangulaire - 2 bras de fermeture avec 1 vis latérale - 125 (large)
Ouverture extérieure
Uniquement pour cuve de diamètre 1080 et 1200 mm
5 Porte latérale rectangulaire - 3 bras de fermeture avec chacun 2 vis de serrage latérales - 160
Ouverture extérieure
Uniquement pour cuve de diamètre 1080 et 1200 mm

PORTES LATERALES avec ouverture vers l'intérieur

Portes latérales étanche : permet d'accéder à l'intérieur de la cuve
Permet de nettoyer, inspecter….-Trou d'homme possible si dimensions suffisantes
ne se pose pas sur la partie double paroi d'une cuve

PORTES LATERALES avec ouverture vers l'intérieur
Référ. Désignation Diam. Choix
1 Porte latérale ovale 450 x hauteur 320 mm - ouv. Intérieure - 211
Fermeture par 1 volant réglable central + rotule
Uniquement diamètre 1080 et 1200 mm
2 Porte latérale ovale 500 x hauteur 370 mm - ouv. Intérieure + extérieure - 225
Fermeture par 1 volant réglable central + rotule
Uniquement diamètre 1080 et 1200 mm
3 Porte latérale ovale 450 x hauteur 320 mm - ouv. Intérieure - 210
Fermeture par 1 volant réglable central + rotule
Uniquement diamètre 1080 et 1200 mm
4 Porte latérale rectangulaire - 2 bras de fermeture avec 2 vis centrales + rotule - 118
Ouverture intérieure
Uniquement pour cuve de diamètre 1080 et 1200 mm
5 Porte latérale rectangulaire 318 x hauteur 420 mm - ouv. Intérieure + rotule - 128
Fermeture par 1 volant réglable central + rotule
Uniquement diamètre 1080 et 1200 mm
6 Porte latérale rectangulaire ECO 318 x hauteur 420 mm - ouv. Intérieure + rotule - 130
Fermeture par 1 volant réglable central + rotule
Uniquement diamètre 1080 et 1200 mm

Complément pour PORTES OU TRAPPES

Choisir ici : - le type de joint : joint pour contact avec denrées alimentaires suivant norme FDA (Food and Drug Administration) ou joint industriel
- le type de fermeture pour la trappe/porte : bouton/volant/ailettte de fermeture - les options pour trappe/porte

Complément pour PORTES OU TRAPPES
Référ. Désignation Choix
1 Bouton de fermeture polymère noir standard
2 Volant de fermeture polymère noir
3 Bouton de fermeture laiton chromé
4 Ailettes de fermeture en INOX
5 Joint standard alimentaire FDA caoutchouc. -50°C à + 80°C
PARA
5 Joint standard alimentaire FDA NBR pour huiles alimentaires. -10°C à + 120°C
NBR
5 Joint standard alimentaire FDA EPDM pour aliments. -40°C à + 130°C
EPDM
5 Joint standard alimentaire FDA SILICON pour aliments. -40°C à + 180°C
SILICON
6 Joint limiteur de rétention alimentaire FDA SILICONE 180 °C maxi
SILICON
6 Joint limiteur de rétention non alimentaire VITON 250°C maxi
VITON - économique
5 Joint standard VITON pour non alimentaire acides. -40°C à + 220°C
VITON - économique
Isolation thermique porte/trappe
pour intérieur de la porte

CREPINE avant VIDANGE

Crepine inox appliquée à l'intérieur de la cuve sur la paroi latérale et permet de filtrer avant de vider
se pose devant le raccord de vidage intérieur, uniquement sur les fonds puisard.

CREPINE avant VIDANGE
Référ. Désignation Quantite Délai moyen
37472 Filtre intérieur latéral pour cuve - Haut : 500 mm
Se place devant la sortie de la vanne de vidage - Permet de filtrer avant la vidange 		5/7 semaines
37473 Filtre intérieur latéral pour cuve - Haut : 1000 mm
Se place devant la sortie de la vanne de vidage - Permet de filtrer avant la vidange 		5/7 semaines
37474 Filtre intérieur latéral pour cuve - Haut : 1500 mm
Se place devant la sortie de la vanne de vidage - Permet de filtrer avant la vidange 		5/7 semaines
37475 Filtre intérieur latéral pour cuve - Haut : 2000 mm
Se place devant la sortie de la vanne de vidage - Permet de filtrer avant la vidange 		5/7 semaines

PANIER FILTRE PERFORE CENTRAL pour intérieur de cuve sous la trappe centrale

Ce panier ou filtre perforé est appliqué à l'intérieur de la cuve au centre et permet de filtrer, infuser, tremper, séparer
Il est boulonné sur des tiges soudées à l'intérieur de la cuve, possibilité de le sortir de la cuve.

PANIER FILTRE PERFORE CENTRAL pour intérieur de cuve sous la trappe centrale
Référ. Désignation Quantite Délai moyen
37141 Panier perforé central pour intérieur de cuve - Bords et fond perforés - INOX 304
Permet de filtrer, infuser, tremper, séparer
Généralement situé sous la trappe centrale du dessus de cuve 		5/7 semaines

PRECISER le diamètre et le nombre de raccords soudés (vidange fond de cuve, vidange latérale, raccord remplissage, autres raccords…)

Préciser le diamètre intérieur du ou des raccords à souder - DN = diamètre nominal
Un raccord à souder permet de raccorder : une vanne en fond de cuve, une vanne latérale, un tuyau pour transfert, une sonde ...
Types de raccords : GAZ BSP, DIN, SMS, CLAMP, MACON...
Les raccords permettent aussi de raccorder des accessoires ...un thermometre, un tube de remplissage, un bouchon...

PRECISER le diamètre et le nombre de raccords soudés (vidange fond de cuve, vidange latérale, raccord remplissage, autres raccords…)
Référ. Désignation Quantité
Nombre de raccords de diamètre DN5 = 1/8 "
Nombre de raccords de diamètre DN8 =1/4 "
Nombre de raccords de diamètre DN12 = 3/8 "
Nombre de raccords de diamètre DN15 = 1/2 "
Nombre de raccords de diamètre DN20 = 3/4 "
Nombre de raccords de diamètre DN25 = 1 "
Nombre de raccords de diamètre DN32 = 1-1/4 "
Nombre de raccords de diamètre DN38 = 1-1/2 "
Nombre de raccords de diamètre DN50 = 2 "

PRECISER le nombre de vannes et le type de fermeture de la vanne(s)

Vanne à sphère : La plus simple (eau) ouverture 1/4 de tour, fermeture rapide, moins utilisée en agro alimentaire - ne convient pas pour une ouverture partielle donc pour réguler le débit, risque de coups de bélier.
Vanne papillon (agro alimentaire) : La + demandée en agro alimentaire, ouverture 1/4 de tour avec disque intérieur, permet un meilleur contrôle du débit, encombrement minimal, à eviter si les liquides comportent des particules solides

PRECISER le nombre de vannes et le type de fermeture de la vanne(s)
Référ. Désignation Choix
Pas de vanne
Pas de vanne mais un bouchon vissé avec joint silicone
Vanne à SPHERE
La plus simple (eau) ouverture 1/4 de tour, fermeture rapide, peu utilisée en agro alimentaire.
Ne convient pas pour une ouverture partielle donc pour réguler le débit, risque de coups de bélier.
Vanne PAPILLON
Vanne papillon (agro alimentaire) : La + demandée en agro alimentaire,
Ouverture 1/4 de tour, permet un meilleur contrôle du débit, encombrement minimal, à éviter si les liquides comportent des particules solides

PRECISER le type de raccord sur les vannes et piquages

C'est le type de raccord qui sera utilisé pour les extrémités des vannes et des raccords soudés sur la cuve... Les raccords DIN, SMS, CLAMP permettent un nettoyage aisé limitant les rétentions.
- GAZ BSP : les + courante, utilisée en mileu industriel, domestique...
- DIN et SMS : Milieu agro alimentaire, brasserie, très repandus
- MACON : Milieu vinicole
- CLAMP (ou TRI CLAMP) : Milieu agro alimentaire, cosmétique et pharmaceutique (+ hygiénique, démontable rapidement et facilement)
La photo représente des vannes équipés des ces différents raccords

PRECISER le type de raccord sur les vannes et piquages
Quantité Désignation Choix
Raccord fileté GAZ (BSP)
Raccords filetés pas gaz, nécessite ruban PTFE pour étanchéité, peu utilisée en agro alimentaire, utilisée pour de l'eau. Utilisée en industrie..
Raccord DIN
DIN, "Deutsche Institut fur Normung", standard allemand qui est plutôt utilisé dans les pays germanophones et en Italie.
Agro alimentaire - norme allemande - nécessite un dégagement arrière pour être démontable
Raccord SMS
SMS, "Swedish Manufacturing Standard", standard suédois principalement utilisé en France, Royaume-Uni, Espagne et Maghreb.
Agro alimentaire - Brasserie - Très répandue
Raccord CLAMP
Le CLAMP, qui est un standard utilisé lorsque la ligne de fabrication doit être souvent démontée.
Agro alimentaire - La + hygiénique
Raccord MACON
MACON, qui est un standard français utilisé dans l’industrie vinicole, mais qui petit à petit est remplacé par du SMS
(La moins utilisée)

BASE DE LA CUVE, PIEDS, ROUES…

Permet de déplacer la cuve

BASE DE LA CUVE, PIEDS, ROUES…
Référ. Désignation Choix
Avec pieds inox soudés
Permet de surélever le fond de cuve - Pieds adaptés à la capacité et au poids de la cuve
Avec pieds inox + pieds REGLABLES en hauteur
Pieds adaptés à la capacité et au poids de la cuve
Possibilité d'ajuster légèrement la hauteur des pieds
Avec roues axe inox + poignée(s) de manutention
Facilite le déplacement de la cuve
Poignée de manutention inox soudée OU 2 poignées de manutention PVC vissées (plus économique)
Avec base palettisable INOX 304
Permet de déplacer la cuve avec un chariot élévateur (non prévu pour gerbeur ou transpalette)
Avec base palettisable INOX 304 + Pieds
Permet de déplacer la cuve avec un chariot élévateur (non prévu pour gerbeur ou transpalette)
Avec base palettisable INOX 304 + Roues
Permet de déplacer la cuve avec un chariot élévateur ou de la déplacer sur ses roues (non prévu pour gerbeur ou transpalette)
Option base palettisable en INOX 304 au lieu de GALVA
Option barre de renforcement soudée entre les pieds

ACCESSOIRES / OPTIONS pour la cuve

ACCESSOIRES / OPTIONS pour la cuve
Référ. Désignation Choix
2 Avec thermomètre à aiguille INOX 0 à 120 °C
Permet de visualiser la température (thermomètre digital sur demande)
3 Avec 1 boule de lavage
Permet un nettoyage à 360° avec des jets puissants, la pression (Entre 1 bar et 1,5 bar) et le débit du réseau d'eau (maxi 29,8 m3/h) doivent être suffisamment puissants .
Ne convient pas aux cuves avec ouverture totale + couvercle posé.
4 Avec 2 boules de lavage
Permet un nettoyage à 360° avec des jets puissants, la pression (Entre 1 bar et 1,5 bar) et le débit du réseau d'eau (maxi 29,8 m3/h) doivent être suffisamment puissants.
Ne convient pas aux cuves avec ouverture totale + couvercle posé.
5 Avec bride(s) soudée(s)
Possibilité de souder une ou plusieurs bride(s) sur le dessus, parois latérale ou fond de la cuve.
6 Avec hublot verre de visualisation
Permet de visualiser l'intérieur de la cuve
7 Avec piquages/raccords sortie filetées
Possibilité d'ajouter un ou plusieurs piquages, préciser le Ø (DN) souhaité et le type (GAZ, DIN, SMS, CLAMP…)
8 Cage de protection en INOX
Permet de protéger la cuve sur les 4 angles, et/ou d'empiler une seconde cuve identique (si le modèle le permet)
9 Ceinture souple de refroidissement ou chauffage
Permet de refroidir ou chauffer la cuve simple paroi - Dimensions sur mesure possible
10 Plaque réfrigérante ou chauffante à immerger
Permet de refroidir ou de chauffer le liquide d'une cuve par introduction d'une plaque dans laquelle circulera un fluide thermique
Autres options ou accessoires sur demande
