Description

CUVE INOX avec CEINTURE  DE REFROIDISSEMENT ou CHAUFFAGE
Idéal pour refroidissement  ou le chauffage de cuves jusqu’à 50°C
Diamètre extérieur de la cuve : de 400 à 3000 mm

Fabrication sur mesure au diamètre de votre cuve
Minimum 400 mm de diamètre
La hauteur d’une ceinture est de 304 mm
Possibilité de connecter  plusieurs ceintures en parallèle sur une même cuve.

  • Le refroidissement se fait par  :
    Circulation d’eau froide de -20°C à +50/60 °C (prévoir groupe froid avec pompe de circulation)
    ou liquide de refroidissement (solution glycolée 30% maxi)
    Utilisation en chauffage, réchauffage, maintien en température : Température maxi  de chauffage + 50°C/60°C ,
    prévoir générateur eau chaude avec pompe de circulation.
  • Peut fonctionner indistinctement avec eau chaude et froide et avec des solutions glycolés,
     ou avec petits pourcentages d’alcool ou avec de la saumure.
  • Plusieurs ceintures peuvent être montées en parallèle sur une même cuve grâce aux embouts de fixation.
    Cela permet d’augmenter la capacité de refroidissement.
  • Prévue pour être ajoutée sur des cuves acier ou inox  circulaires de 300 litres à 30000 litres
  • Résiste 3 bars de pression maximum
  • Reste élastique dans le temps même à – 20°C.
  • Est inattaquable des agents chimiques.
  • Cette ceinture de refroidissement peut durer 20 ans exposée aux intempéries;
  • Ceinture alimentaire, ne pollue pas, ne décolore pas et est inodore.
  • La ceinture peut être immergée et travailler dans n’importe quel liquide alimentaire et œnologique.
    (dans ce cas la ceinture doit être plongée en spirale dans la cuve)
  • Peut être démontée et aisément remontée pour le nettoyage, pour être déplacée d’un récipient à l’autre.
  • Est apte à être appliquée à l’extérieur ou à l’intérieur de cuves selon le produit.
    On peut l’utiliser aussi pour refroidir des produits denses, à haute viscosité non mélangeables à l’intérieur des cuves.
  • Les ceintures souples peuvent être isolées thermiquement pour améliorer l’efficacité.
  • Les ceintures souples doivent  être isolées thermiquement si ceinture chauffante ou si utilisation de liquide de refroidissement inférieur à + 4°C
  • Possibilité d’ajouter une sonde de température.
  • La ceinture s’applique généralement à l’extérieure de la cuve circulaire.
  • Chaque ceinture est fabriquée sur mesure à la demande.
  • Chaque ceinture comprend  1 entrée et une sortie permettant le circulation du fluide de refroidissement :
    Eau froide, eau glacée, liquide refroidissement type glycol…

Option :

  • Isolation thermique si ceinture chauffante ou si utilisation de liquide de refroidissement inférieur à + 4°C

Technique

Système pour chauffage ou refroidissement économique, léger, mobile, démontable
constitué de tubes de polypropylène avec 1 collecteur à chaque extrémité.

Chaque ceinture est dotée d’un collecteur à chaque extrémité
Chaque collecteur comprend 1 entrée et 1 sortie du liquide
Le système peut être appliqué à l’extérieur des cuves cylindriques verticales, ovales.
Attention le polypropylène possède des qualités élastiques mais possède un angle de courbure limité,
il n’épousera pas la surface de la cuve si présence d’angle ou de bosses…
Ceinture réalisée en polypropylène noir.

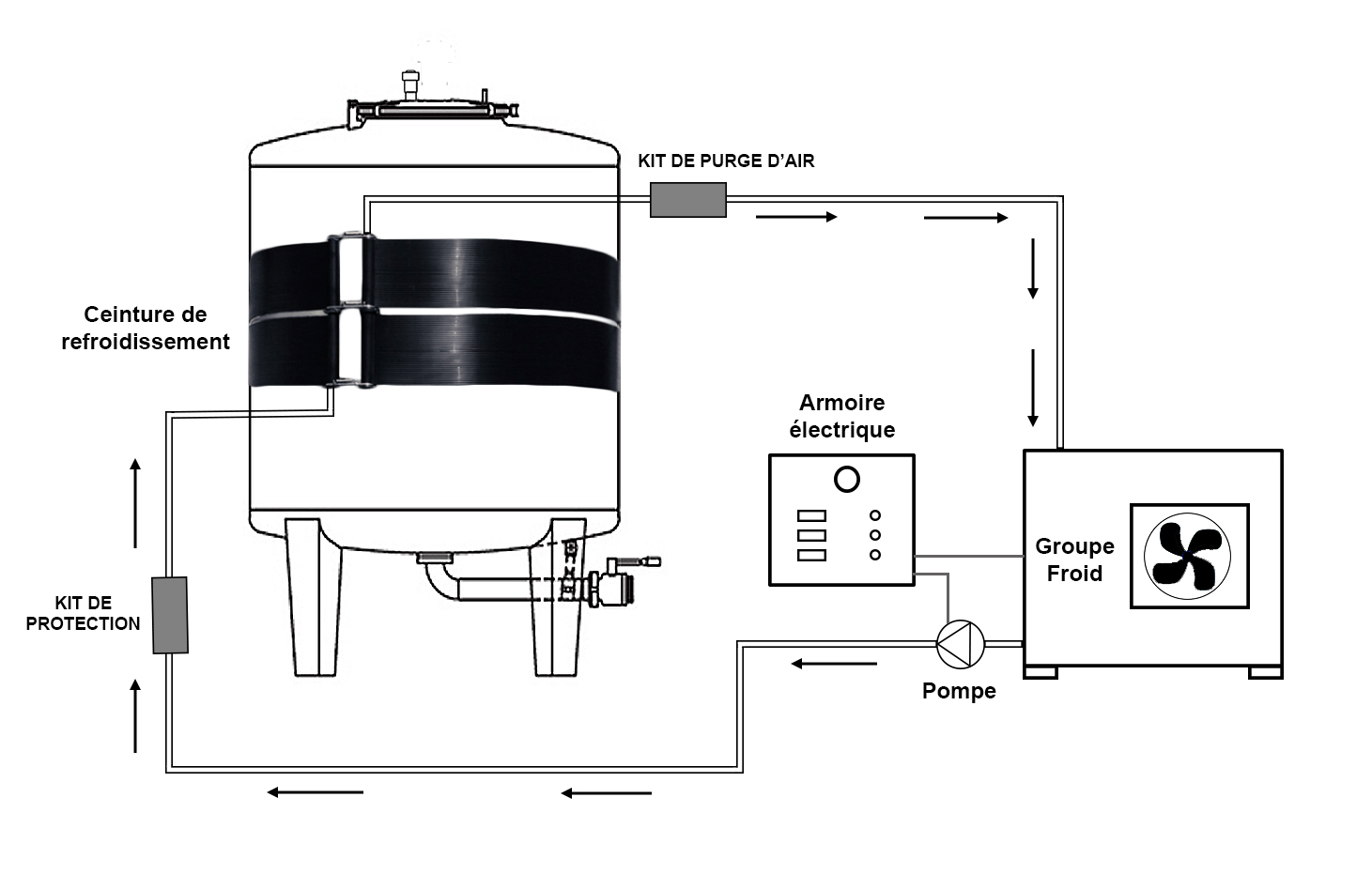

Nécessite un groupe froid pour faire circuler un liquide glacé.
La capacité de refroidissement est liée au nombre de ceintures, à la température du fluide, à la vitesse de circulation du fluide, à la puissance du groupe froid…

  • Il est nécessaire de préciser le diamètre extérieur de la cuve à équiper avant de commander.

Chaque ceinture est livrée avec :

  • Un système de tension ressorts
  • Un kit de raccords clamp sortie filetée BSP male 1.5 pouce DN 38 mm
  • Un kit de raccordement pour 2 -ème ceinture.

Pression maxi dans la ceinture : 3 bars
Température maxi du fluide circulant dans la ceinture et supportable par la ceinture : +50°/60°C
Volume liquide de la ceinture : 1 litre par mètre + 1 litre dans les 2 nourrices de répartition
Température mini du fluide circulant : -4 °C
Hauteur de la ceinture : 304 mm
Une ceinture est composée de 37 tuyaux de diamètre intérieur 4 mm
Longueur ceinture : sur mesure entre 1300 mm et 9500 mm
Diamètre extérieur des cuves à équiper : entre 400 et 3000 mm
Poids de la ceinture : 800 grammes par m².
Entrée/sortie : raccord polypropylène avec joint et filetage BSP male 1″1/2

Chaque ceinture est fabriquée sur mesure à la demande.

 Capacités de refroidissement,
Dans le tableau ci-dessous, des essais de refroidissement réalisés avec des cuves inox contenant du moût.
Attention la température du fluide à refroidir ne doit pas dépasser 50°C

Capacité cuve Liquide à
+ 10°C
Liquide à
+ 4°C
Liquide à -4°c
Cuve de 3 hl à 15 hl 1 ceinture 1 ceinture 1 ceinture
Cuve de 20 hl à 40 hl 2 ceintures 2 ceintures 1 ceinture
Cuve de 50 hl à 75 hl 3 ceintures 2 ceintures 2 ceintures
Cuve de 100 hl à 125 hl 4 ceintures 3 ceintures 2 ceintures
Cuve de 150 hl à 200 hl 5 ceintures 4 ceintures 3 ceintures
Cuve de 220 hl à 250 hl 6 ceintures 5 ceintures 4 ceintures
Cuve de 260 hl à 300 hl 7 ceintures 6 ceintures 4 ceintures

Poids de la ceinture 800 grammes par m².
De 300 litres à 1500 litres une seule ceinture suffit avec des liquides de refroidissement à +10°C ou +4°C ou -4°C (cuves inox contenant du moût)

Hauteur ceinture 304 mm

Différentes chemises (ceintures) de refroidissement possibles :

Diamètre extérieur
de la cuve mm
Circonférence
de la Cuve en mm
Développement de
la partie active en mm
Surface d’échange en m²
400 1256 940 0.29
600 1880 1560 0,48
800 2510 2190 0,68
950 2980 2660 0,82
1100 3450 3130 0,97
1270 3990 3670 1,14
1430 4490 4170 1,29
1580 4960 4640 1,44
1750 5500 5180 1,61
1910 6000 5680 1,76
2040 6410 6090 1,89
2220 6970 6650 2,06
2380 7470 7150 2,22
2540 7980 7660 2,37
2860 8980 8660 2,68
3020 9480 9160 2,84
Un kit de liaison est fourni avec chaque chemise de refroidissement

Pour des liquides de refroidissement avec une température inférieure à +4°C, il est conseillé d’ajouter une ceinture d’isolation thermique (option)


Photos



Retour sur Fut inox WP Retour sur le site Fut inox WP

-Ces prix sont indicatifs et doivent obligatoirement être validés par un devis et demande CEINTURES REFROIDISSEMENT
COMMANDE ou Demande de DEVIS :
-1° Indiquer la quantité des produits qui vous intéressent
- 2° Saisir vos coordonnées au bas de ce page
- 3° Cliquer sur le bouton 'DEMANDER UN DEVIS" ou "COMMANDER"

CEINTURES DE REFROIDISSEMENT ou CHAUFFAGE 50°C maxi

CEINTURES SOUPLES de REFROIDISSEMENT ou CHAUFFAGE 50°C maxi

Ceintures à poser sur des cuves cylindriques acier ou inox – Diamètre de cuves entre 400 et 3000 mm.
Fabrication sur mesure au diamètre de votre cuve.
Prévue pour une circulation d’eau glacée à + 10 °C ou + 4°C ou un liquide de refroidissement - 4°C (glycolée 30%)
Chauffage : Température maxi + 50°C - ( +80°C pendant une courte période )
Plusieurs ceintures peuvent être montées sur une même cuve
3 bars maxi - polypropylène - hauteur 304 mm

CEINTURES SOUPLES de REFROIDISSEMENT ou CHAUFFAGE 50°C maxi
Référ. Désignation Quantite Prix H.T. Prix unitaire H.T. PAR 3 Délai moyen
33183 CEINTURE souple REFROIDISSEMENT ou CHAUFFAGE 40
Cuve diamètre 390 mm à 410 mm
Hauteur 304 mm - 3 bars maxi - 50°C maxi
livrée avec tendeurs de fixation
entrée et sortie filetées 1,5" -DN38
690 € 599 € 2/3 semaines
33477 CEINTURE souple REFROIDISSEMENT ou CHAUFFAGE 60
Cuve diamètre 411 mm à 610 mm
Hauteur 304 mm - 3 bars maxi - 50°C maxi
livrée avec tendeurs de fixation
entrée et sortie filetées 1,5" -DN38
718 € 629 € 2/3 semaines
33476 CEINTURE souple REFROIDISSEMENT ou CHAUFFAGE 80
Cuve diamètre 611 mm à 810 mm
Hauteur 304 mm - 3 bars maxi - 50°C maxi
livrée avec tendeurs de fixation
entrée et sortie filetées 1,5" -DN38
759 € 669 € 2/3 semaines
32649 CEINTURE souple REFROIDISSEMENT ou CHAUFFAGE 95
Cuve diamètre 811 mm à 960 mm
Hauteur 304 mm - 3 bars maxi - 50°C maxi
livrée avec tendeurs de fixation
entrée et sortie filetées 1,5" -DN38
799 € 702 € 2/3 semaines
33049 CEINTURE souple REFROIDISSEMENT ou CHAUFFAGE 110
Cuve diamètre 961 mm à 1110 mm
Hauteur 304 mm - 3 bars maxi - 50°C maxi
livrée avec tendeurs de fixation
entrée et sortie filetées 1,5" -DN38
809 € 709 € 2/3 semaines
32648 CEINTURE souple REFROIDISSEMENT ou CHAUFFAGE 127
Cuve diamètre 1111 mm à 1280 mm
Hauteur 304 mm - 3 bars maxi - 50°C maxi
livrée avec tendeurs de fixation
entrée et sortie filetées 1,5" -DN38
829 € 729 € 2/3 semaines
33251 CEINTURE souple REFROIDISSEMENT ou CHAUFFAGE 143
Cuve diamètre 1281 mm à 1440 mm
Hauteur 304 mm - 3 bars maxi - 50°C maxi
livrée avec tendeurs de fixation
entrée et sortie filetées 1,5" -DN38
879 € 772 € 2/3 semaines
32647 CEINTURE souple REFROIDISSEMENT ou CHAUFFAGE 158
Cuve diamètre 1441 mm à 1590 mm
Hauteur 304 mm - 3 bars maxi - 50°C maxi
livrée avec tendeurs de fixation
entrée et sortie filetées 1,5" -DN38
909 € 799 € 2/3 semaines
33478 CEINTURE souple REFROIDISSEMENT ou CHAUFFAGE 175
Cuve diamètre 1591 mm à 1760 mm
Hauteur 304 mm - 3 bars maxi - 50°C maxi
livrée avec tendeurs de fixation
entrée et sortie filetées 1,5" -DN38
929 € 819 € 2/3 semaines
36300 CEINTURE souple REFROIDISSEMENT ou CHAUFFAGE 191
Cuve diamètre 1761 mm à 1920 mm
Hauteur 304 mm - 3 bars maxi - 50°C maxi
livrée avec tendeurs de fixation
entrée et sortie filetées 1,5" -DN38
959 € 844 € 2/3 semaines
33106 CEINTURE souple REFROIDISSEMENT ou CHAUFFAGE 204
Cuve diamètre 1921 mm à 2040 mm
Hauteur 304 mm - 3 bars maxi - 50°C maxi
livrée avec tendeurs de fixation
entrée et sortie filetées 1,5" -DN38
978 € 859 € 2/3 semaines
36847 CEINTURE souple REFROIDISSEMENT ou CHAUFFAGE 222
Cuve diamètre 2041 à 2230 mm
Hauteur 304 mm - 3 bars maxi - 50°C maxi
livrée avec tendeurs de fixation
entrée et sortie filetées 1,5" -DN38
1012 € 889 € 2/3 semaines
36848 CEINTURE souple REFROIDISSEMENT ou CHAUFFAGE 238
Cuve diamètre 2331 mm à 2390 mm
Hauteur 304 mm - 3 bars maxi - 50°C maxi
livrée avec tendeurs de fixation
entrée et sortie filetées 1,5" -DN38
1039 € 914 € 2/3 semaines
36849 CEINTURE souple REFROIDISSEMENT ou CHAUFFAGE 254
Cuve diamètre 2391 mm à 2550 mm
Hauteur 304 mm - 3 bars maxi - 50°C maxi
livrée avec tendeurs de fixation
entrée et sortie filetées 1,5" -DN38
1079 € 949 € 2/3 semaines
32651 CEINTURE souple REFROIDISSEMENT ou CHAUFFAGE 286
Cuve diamètre 2551 mm à 2870 mm
Hauteur 304 mm - 3 bars maxi - 50°C maxi
livrée avec tendeurs de fixation
entrée et sortie filetées 1,5" -DN38
1149 € 1010 € 2/3 semaines
36850 CEINTURE souple REFROIDISSEMENT ou CHAUFFAGE 302
Cuve diamètre 2871 mm à 3030 mm
Hauteur 304 mm - 3 bars maxi - 50°C maxi
livrée avec tendeurs de fixation
entrée et sortie filetées 1,5" -DN38
1209 € 1064 € 2/3 semaines
CEINTURE souple REFROIDISSEMENT ou CHAUFFAGE sur mesure
Préciser la longueur totale de l'alimentation collecteurs compris
Hauteur 304 mm - 3 bars maxi - 50°C maxi
livrée avec tendeurs de fixation
entrée et sortie filetées 1,5" -DN38
2/3 semaines

SOUPAPES sécurité INOX

Protège la cuve ou l'échangeur thermique des surpression

SOUPAPES sécurité INOX
Référ. Désignation Quantite Délai moyen
29940 Soupape INOX - 1"1/2 - 3 bars
Portée : PTFE
3/4 semaines

Soupape de sécurité LAITON

Protège la cuve des surpressions - Différentes valeur entre 0,5 bars et 12 bars - à préciser

Soupape de sécurité LAITON
Référ. Désignation Quantite Délai moyen
29753 Soupape LAITON - 1"1/2 - 3 bars
Portée : FPM / PTFE
3/4 semaines
